1.適用范圍

本技術手冊僅適用于室內全彩 Q2.5-32S-E-2020(大板) 單元板，以下為常規型產品參數，如有特殊需求可定制。

2.注意事項

項目		描述
環境注意事項	溫度要求	存儲溫度范圍：-10℃-30℃，超過 30℃需做降溫處理。  工作溫度范圍：-20℃-40℃，其它溫度范圍，需加裝溫控設備。 單元板工作時燈面溫度：≤60℃，溫度超標需加裝溫控設備。
	濕度要求	存儲濕度范圍：10%RH-60%RH，濕度超過 60%RH 需除濕處理。  工作濕度范圍：10%RH -65%RH，濕度超標需對使用環境除濕處理后才能正常使用。
	存放超期處理	產品存放時間超過一個月，使用前需經過 6 小時的老化后才能正常使用。老化方式為：全亮亮度設置 10% 1H, 全亮亮度設置 30% 1H, 全亮亮度設置 60% 2H, 全亮亮度設置 80% 1H,  全亮亮度設置 100% 1H（亮度逐漸遞增老化）。
	防塵要求	室內產品無防護等級或 IP30，顯示屏不應暴露在塵埃較多的環境中，比如演播室裝修、改造等，需對顯示屏進行特殊防護。  特別裝修時不能把 LED 顯示屏安裝。
	防腐蝕性氣體	腐蝕性氣體在空氣中含有鹽或酸氣的環境中，會造成電子元件  的腐蝕、結晶漏電等現象。
	防電磁輻射	顯示屏不宜安置在電磁輻射、射頻輻射超過場強 5V/m 干擾源  的環境中
	避開強光照射	強光會影響顯示屏的顯示效果和影響產品壽命，應避開安裝在  陽光直射時間較長的方向。
	遠離水源	室內產品防護等級低，水導電可使電路短路，導致電路器件損  毀，故需遠離水源。
	靜電危害，防止雷擊	屏體金屬構件、開關電源外殼、箱體需接地良好，注意接地電阻≤10Ω。防止潮濕環境中，靜電對電子器件的損壞，同時避  免漏電對人體的傷害。
	人身傷害	顯示屏安裝的角度和高度需適宜，尖銳的邊角需包裝，防止強  硬外殼對人體的傷害。
	特殊環境	特殊環境使用的顯示屏（1、海邊、游泳池、洗浴場、地下室、隧道；2、化學品環境內、硫化環境、鹵素環境；3、沙塵、灰塵大的環境; 4、強紫外線環境; 5、強電磁場的環境；6、小  于-20 度，大于+40 度的環境），下單前需走評審流程。
使用操作注意事項	靜電防護	安裝人員必需配帶靜電手環和靜電手套，裝配過程中各種工具  必須嚴格接地
	產品批號管控	不同批號的產品不能裝在一個屏上，否則顯示屏上將會產生色  塊（馬賽克）現象
	產品接線	單元板不能直接接入 220V，單元板供電正負極不能接反

使用操作注意事項	拆裝與運輸過程		不得摔、推、擠、壓單元板，以免損壞顯示屏；
	拆裝維護液體防  護		拆裝作業時不能有汗液或其它液體滴到顯示屏上，如有滴到需  要酒精清洗產品滴液位置，防止液體腐蝕致產品
	安裝扭力控制		電源接線時需確保端子接頭螺絲擰緊，防止接頭位置松動，導致接觸電阻大引起燒線或產品損壞問題，M4 螺絲扭矩 6.0－  8.0 Kgf.cm ，M3 螺絲扭矩 4.0－6.0 Kgf.cm
	禁止帶電作業		禁止在通電情況下拼裝單元板，應將主電輸入斷開情況下進行  單元板上墻拼裝，不允許帶插入電源線和信號線拼裝
	禁止帶電觸摸		屏體點亮使用中禁止人員去觸碰和觸摸 LED 顯示屏，以免人體  摩擦產生的靜電擊穿 LED 燈及芯片等元器件
	環境檢查		顯示屏安裝現場需配置溫濕度計，及時監控屏體周圍環境情  況，大雨過后，應及時檢查顯示屏內部是否有受潮、水珠、水氣等問題
	產品防潮使用要求	固定安裝顯示屏	應用環境相對濕度在 10%～65%RH 范圍內，建議每天要開顯示  屏 1 次，每次正常使用 4 小時以上來去除顯示屏上的濕氣；
			應用環境相對濕度在超過 65%RH，需對使用環境進行除濕處理，并建議每天正常使用 8H 以上，并且晚上關好相關門窗，防止  顯示屏受潮造成不良
			當顯示屏長時間未使用，使用前需要把整屏 8H 預熱除濕,避免受潮后工作損壞燈管, 除濕方式為:全亮亮度設置 10% 1H, 全亮亮度設置 30% 2H, 全亮亮度設置 60% 2H, 全亮亮度設  置 80% 2H, 全亮亮度設置 100% 1H（亮度逐漸遞增老化）。
		租賃顯示屏	每次使用完之后，需立即裝入航空箱，并蓋好航空箱蓋密封包  裝
			在每個航空箱內，請放入不低于 50g 的干燥劑或吸濕袋
			在 10%～65%RH 相對濕度范圍內每半個月取出播放視頻 2H 以上，超過 65%RH 和在回潮天氣，每周必須取出放視頻 2H 以上， 所有的播放完之后，需立即放入航空箱內，密封保存（請注意檢查航空內干燥劑或吸濕袋有無失效，需每 2 個月更換一次， 另外多放干燥劑可以提高箱內的干燥度）；
			顯示屏長時間未使用時，需要預先把整屏亮度降低 50%播放視12 小時，預熱進行“除濕”12H 避免 LED 屏受潮后工作損壞燈管
			出租使用時，不要有水沾到顯示屏，如有水沾上需確保把屏上的水吹干，放置 2H 后，再點亮顯示屏 2H，靠燈和 IC 熱量將水蒸發
			嚴禁將室內租賃屏當成戶外租賃屏使用，特別是露天環境；
	避免對安裝完的LED 顯示屏進行 施工		LED 顯示屏安裝完后嚴禁再施工，防止 LED 顯示屏受到大電流沖擊及塵埃影響，例如：電焊、電鋸等設備操作。

3.產品說明

3.1.室內全彩顯示屏效果更加清晰細膩、分辨率可達到 1080P 以上；實現高刷新率、高灰階及較高燈管利用率；無殘影、防“毛毛蟲” 、低功耗、低突波等功能；

3.2.室內全彩顯示屏主要是由紅色 LED 晶片、綠色 LED 晶片和藍色 LED 晶片封裝為一個像素點后組成矩陣，再固定到塑膠套件上而成；

3.3.室內全彩顯示屏含有驅動芯片和輸入緩沖芯片，連接到 LED 顯示屏控制系統即可顯示視頻、圖像和文字信息等；

3.4.通過系統控制驅動紅色 LED、綠色 LED 和藍色 LED 的驅動芯片，可形成 43980 億種顏色變換；

3.5.單元板及箱體可以按水平和垂直方向任意拼接，從而拼成不同大小的顯示屏；

3.6.產品特點：

★ 優質燈管，高效燈管亮度利用率，同時保障燈管使用壽命和優質的塑膠件

★ 高對比度可達到良好的顯示效果

★ 重量輕易于安裝、拆卸

★ 可進行單點、單燈維護，成本低

★ 采用恒流方式驅動LED，發光均勻，功耗低備注：

3.7.模組圖片

正視圖

背視圖

備注： 驅動芯片使用的是 SSOP 封裝恒流驅動芯片。

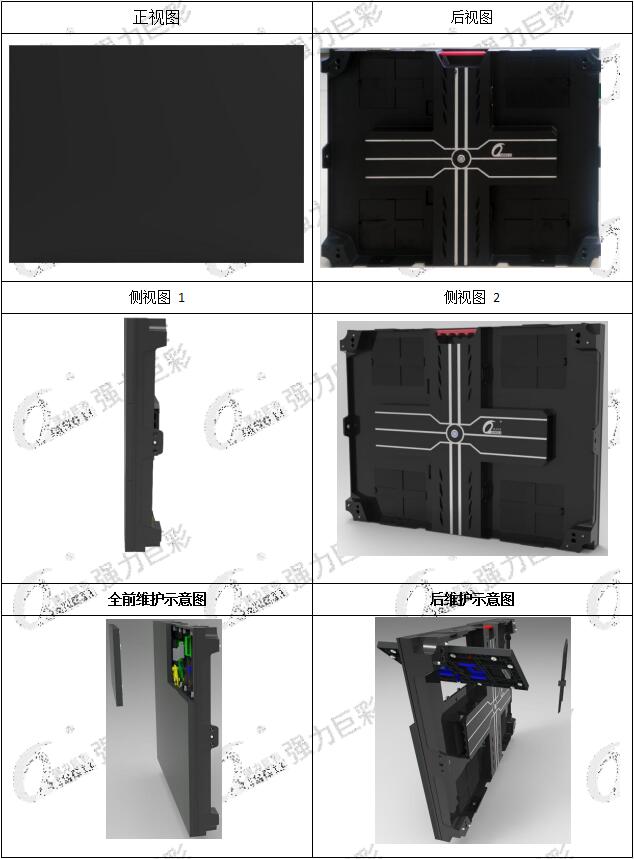

3.8.推薦 640*480 箱體實物

4.產品技術要求

4.1屏體技術參數

亮度	≥450cd/㎡	亮度均勻性	＞0.95
屏幕水平視角	140±10 度	屏幕垂直視角	130±10 度
最佳視距	≥2.5m	使用環境	室內
每平方模組最大功率	≤439W/㎡
配電功率（每平方最大功率÷78%÷85%）		≤663W/m2
灰度等級	紅、綠、藍各 12-14bits	顯示顏色	43980 億種
換幀頻率	≥60 幀/秒	刷新頻率	≥1920Hz
控制方式	計算機控制，逐點一一對  應，視頻同步，實時顯示	亮度調節	256 級手動/自動
輸入信號	DVI/VGA，視頻(多種制式)RGBHV、復合視頻信號、S-VIDEO YpbPr(HDTV)
使用壽命	≥10 萬小時	平均無故障時間	≥1 萬小時
衰減率(工作 3 年)	≤15％	連續失控點	0
離散失控點	＜0.0001，出廠時為 0	盲點率	＜0.0003，出廠時為 0
工作溫度范圍	-20-40℃	工作濕度范圍	10％-65％RH
防護性能	超溫/過載/掉電/圖像補償/各種校正技術/過流/過壓/防雷(可選項)
屏幕水平平整度	＜1mm/㎡
屏幕垂直平整度	＜1mm/㎡

4.2 箱體技術參數

箱體規格(長*寬*厚)	640*480*85mm（厚度含模組、箱體、連接片）
箱體分辨率	256*192=49152 Dots
箱體面積	0.307㎡
箱體重量	7.61kg±0.05 kg
最大功耗（單元板功率*一個箱體的單元板個數）	≤140W
平均功耗（最大功率的 1/3）	≤47W
配電功率(電源利用率 78%即最大功率÷78%)	≤180W

4.3.模組技術參數

像數點間距	2.5mm	像素密度	160000Dots/㎡
像素構成	1R1G1B	燈管封裝	SMD1515
尺寸(長*寬*厚)	320*160*15mm	重量	0.46kg±0.01kg
結構特點	燈驅合一	模組分辨率	128*64=8192Dots
輸入電壓(直流)	4.5±0.1V	最大電流	≤5.2A
模組功率	≤24W	驅動方式	1/32恒流驅動
40A 電源帶模組數	5-6張	80A 電源帶模組數	10-12張
40A PFC 電源帶模組數	6-7張

5.模組信號接口定義

引腳	信號	功能	引腳	信號	功能
1	RD1	紅色數據信號	2	GD1	綠色數據信號
3	BD1	藍色數據信號	4	GND	電源地
5	RD2	紅色數據信號	6	GD2	綠色數據信號
7	BD2	藍色數據信號	8	GND	行電源控制信號
9	A	行電源控制信號	10	B	行電源控制信號
11	C	行電源控制信號	12	D	行電源控制信號
13	CLK	時鐘信號	14	LAT	數據鎖存信號
15	OE	使能信號	16	GND	電源地

6.產品型號命名說明

7.安裝孔位圖

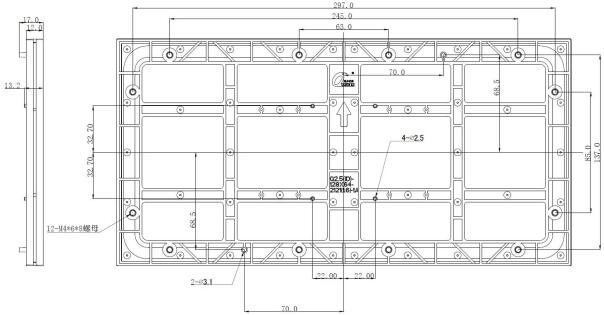

7.1.模組安裝孔位：

備注："如有制作箱體，請?zhí)崆案嬷k事處并確認訂單產品孔位圖，具體詳見 CAD 圖"

所有尺寸的單位為 mm。

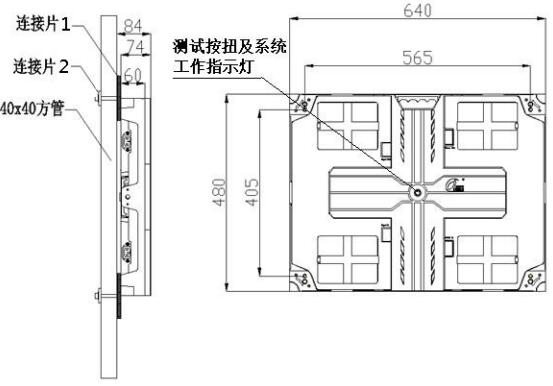

7.2.推薦640*480 箱體安裝孔位圖：



8.安裝指導

8.1.電源與模組接線示意圖(此圖僅供參考，具體接線方式參考實物)：

8.2.安裝簡介：

8.2.1.顯示屏安裝方式:可作為室內租賃使用，同時支持固裝、吊裝及貼墻裝等安裝方式， 滿足室內各種安裝環境的需求。

8.3.顯示屏驗收要求及方法：

8.3.1.屏體亮度：將屏體調成全亮狀態，在電腦上將測試軟件里面的亮度有效率調到 80%，10 分鐘內使用光槍對屏體進行亮度測量。測量亮度要求光槍要對準屏體，最好測量時光槍能與屏體保持水平，確保讓觀察窗口黑色位置覆蓋 16 個像素點以上，調整焦距進行測量。可視角度：測量時人站在屏體左右 140°的位置，屏體下視角 65°位置觀看，要求屏體無明顯黑斑、無明顯暗塊問題。

8.3.3.接地：開關電源外殼、箱體、屏體結構正確接地，接地點正確接地標標識,每半年進行一次點檢；

8.3.4.防雷處理：要求建筑物有避雷針或避雷帶設施并有效接地，要求配電箱有配浪涌保護器，對避雷設施，每半年進行一次點檢。
